Ħarsa ġenerali tas-suq taċ-Ċina tal-industrija tal-wejfers tas-silikon
Kunċetti bażiċi u klassifikazzjonijiet
Definizzjoni ta' wejfers tas-silikon
Il-wejfers tas-silikon jirreferu għal materjal tal-matriċi tas-silikon irqiq, ċatt u tond, li huwa materjal importanti biex isiru ċirkwiti integrati. Fotolitografija, impjantazzjoni tal-jone, u metodi oħra jistgħu jagħmlu ċirkwiti integrati u apparati semikondutturi varji. Is-silikon jammonta għal madwar 27% tal-qoxra tad-dinja. Huwa abbundanti fir-riżervi u irħas, għalhekk sar il-materjal bażiku semikonduttur l-aktar użat u l-akbar volum fid-dinja. Bħalissa, aktar minn 90% tal-prodotti semikondutturi huma magħmula minn materjali bbażati fuq is-silikon. Il-wejfers tas-silikon huma oġġetti bħal folji magħmula mis-silikon, b'dijametri ta '6 pulzieri, 8 pulzieri, 12-il pulzier, eċċ.
Klassifikazzjoni tal-wejfers tas-silikon
Il-wejfers tas-silikon huma tip ta 'materjal semikonduttur, użat ħafna fl-elettronika, kompjuters, komunikazzjonijiet, karozzi, aerospazjali u oqsma oħra. Wejfers tas-silikon huma kklassifikati f'wejfers tas-silikon semikondutturi u wejfers tas-silikon fotovoltajċi skont il-purità tal-wejfers tas-silikon; huma kklassifikati f'wejfers illustrati, wejfers ittemprati, wejfers epitassjali, u wejfers SOI skond il-proċess; huma kklassifikati fi 12-il pulzier\300mm, 8 pulzieri\200mm, u 6 pulzieri\150mm skond id-daqs. Fost dawn, wejfers tas-silikon ta '200mm u 300mm għandhom firxa usa' ta 'applikazzjonijiet.
Klassifikazzjoni tal-wejfers tas-silikon
| Standard ta' Klassifikazzjoni | Kategorija tal-Prodott | Introduzzjoni |
| Klassifikazzjoni mill-purità tal-wejfer tas-silikon | Wejfers tas-silikon semikondutturi Wejfers tas-silikon fotovoltajku |
1. Il-wejfers tas-silikon semikondutturi huma materjali importanti biex isiru ċirkwiti integrati. Permezz ta 'fotolitografija, impjantazzjoni tal-jone u metodi oħra, jistgħu jsiru ċirkwiti integrati u diversi apparati semikondutturi. 2. Wafers tas-silikon fotovoltajku huma wejfers tas-silikon użati fil-qasam fotovoltajku. Fil-qasam fotovoltajku, wejfers tas-silikon jintużaw l-aktar biex tlesti l-konverżjoni tal-enerġija solari f'enerġija elettrika. |
| Klassifikazzjoni skond il-proċess | Wejfer illustrat Wejfer ittemprat Wejfer epitassjali wejfer SOI |
1. Il-wejfers tal-illustrar huma l-aktar prodotti użati, l-aktar użati u l-aktar bażiċi. Prodotti oħra tal-wejfers tas-silikon huma prodotti permezz ta 'proċessar sekondarju bbażat fuq wejfers tal-illustrar. 2. Il-wejfers ta 'l-ittemprar huma miksuba bl-ittemprar tal-wejfers tal-illustrar f'ambjent ta' temperatura għolja mimli b'argon jew ossiġnu. 3. Il-wejfers epitassjali jużaw teknoloġija tat-tkabbir tal-fażi tal-fwar fuq il-wiċċ tal-wejfer tal-illustrar biex jikbru b'mod epitassjali saff tal-istruttura tal-prodott wieħed fuq il-wiċċ tal-wejfer tal-illustrar, sabiex il-wiċċ tiegħu jkun aktar lixx mill-wejfer tal-illustrar maqtugħ mill-qtugħ, u b'hekk inaqqas il-wiċċ difetti. 4. S0I wejfers huma strutturi sandwich, jiġifieri, is-saff tal-qiegħ huwa l-wejfer tal-illustrar, in-nofs huwa s-saff tal-ossidu midfun, u s-saff ta 'fuq huwa l-wejfer tal-illustrar tas-saff attiv, li jista' jikseb insulazzjoni elettrika għolja , u b'hekk tnaqqas il-kapaċità parassitika u t-tnixxija. |
| Klassifikazzjoni skond id-daqs | 12-il pulzier\300mm 8 pulzieri\200mm 6 pulzieri\150mm |
1. Prinċipalment użat fi prodotti high-end, bħal CPU, GPU u ċipep loġika oħra u ċipep tal-memorja, li huwa d-daqs mainstream fis-suq kurrenti, b'sehem tas-suq ta 'madwar 65 ~ 70%. 2. Prinċipalment użat fi prodotti low-end u mid-end, bħal ċipep tal-ġestjoni tal-enerġija, MCU, semikondutturi tal-enerġija, eċċ., B'sehem tas-suq ta 'madwar 25 ~ 27%. 3. Prinċipalment użat fi prodotti low-end u mid-end, bħal semikondutturi tal-enerġija, b'sehem tas-suq ta 'kważi 6 ~ 7%. |
Tqabbil ta 'wejfers tas-silikon b'indikaturi ta' purità differenti
L-oqsma ta 'applikazzjoni prinċipali tal-wejfers tas-silikon huma kklassifikati f'wejfers tas-silikon semikondutturi u wejfers tas-silikon fotovoltajċi skont il-klassifikazzjoni tal-purità. Fil-qasam fotovoltajku, jintużaw kemm silikon monokristallin kif ukoll silikon polikristallin, u r-rekwiżit ta 'purità huwa ta' madwar 99.9999% (4-6N). Jintużaw prinċipalment biex jagħmlu ċelloli solari u jintużaw ħafna f'impjanti tal-enerġija fotovoltajċi, ġenerazzjoni ta 'enerġija fotovoltajka distribwita fuq il-bejt u oqsma oħra. Fil-qasam tas-semikondutturi, jintuża biss silikon monokristallin. Hekk kif il-proċess tiegħu jkompli jiċkien, il-purità tiegħu hija meħtieġa biex tilħaq 99.999999999% (11N) jew aktar. Huwa prinċipalment użat biex jagħmel ċipep u huwa użat ħafna fil-komunikazzjonijiet, elettronika għall-konsumatur, karozzi, industrija u oqsma oħra.
Fl-indiċi tal-klassifikazzjoni tal-purità tal-wejfer tas-silikon, huwa kklassifikat skont livelli ta 'purità differenti, u ppm (jiġifieri partijiet għal kull miljun) normalment jintuża biex ikejjel il-purità tiegħu. Wejfers tas-silikon jintużaw għal silikon kristallin, silikon semikonduttur, silikon elettroniku, silikon ta 'grad industrijali, silikon ta' grad ta 'produzzjoni, silikon ġenerali, eċċ skond puritajiet differenti.
Storja ta 'żvilupp tal-Industrija Globali tal-Wejfer tas-Silikon
Il-wejfers tas-silikon qed jiżviluppaw lejn daqsijiet akbar kollha kemm huma
L-iżvilupp ta 'wejfers tas-silikon globali jista' jiġi rintraċċat lura għas-snin sittin. Bl-avvanz kontinwu tat-teknoloġija, l-ambitu tal-applikazzjoni tal-wejfers tas-silikon ġie estiż kontinwament. Wejfers tas-silikon fotovoltajku u wejfers tas-silikon semikondutturi huma t-tnejn flieli rqaq maqtugħin minn ingotti ta 'kristall wieħed tas-silikon, iżda l-oqsma ta' applikazzjoni tagħhom huma differenti. Wafers tas-silikon fotovoltajċi jintużaw prinċipalment fil-manifattura ta 'pannelli solari, filwaqt li wejfers tas-silikon semikondutturi jintużaw biex jimmanifatturaw ċirkwiti integrati, transistors u komponenti elettroniċi oħra. Fil-qasam tas-semikondutturi, wejfers tas-silikon huma l-materjali bażiċi ewlenin għall-iżvilupp tal-industrija tas-semikondutturi. Fil-proċess ta 'żvilupp tal-wejfers tas-silikon, bit-titjib kontinwu tal-livell tat-teknoloġija, iktar ma jkun kbir id-daqs tal-wejfers tas-silikon, iktar tkun għolja l-effiċjenza tal-produzzjoni u l-applikazzjoni tas-semikondutturi. Ix-xejra ġenerali tal-industrija tal-wejfers tas-silikon hija lejn daqsijiet akbar, mill-1-pulzier u 2-pulzier inizjali sal-mainstream tas-suq attwali 6-pulzier, 8-pulzier u {{ 5}}pulzier. Fil-qasam fotovoltajku, bil-promozzjoni ta 'enerġija nadifa, l-industrija tal-ġenerazzjoni tal-enerġija fotovoltajka wriet xejra ta' żvilupp qawwi. Bosta manifatturi fotovoltajċi espandew il-kapaċità tal-produzzjoni tagħhom. Il-kapaċità installata tal-ġenerazzjoni tal-enerġija fotovoltajka globali wriet xejra ta 'tkabbir mgħaġġel, li wasslet ukoll għall-iżvilupp ta' wejfers globali tas-silikon fotovoltajku. Id-daqs tal-wejfers tas-silikon żdied bl-applikazzjoni.

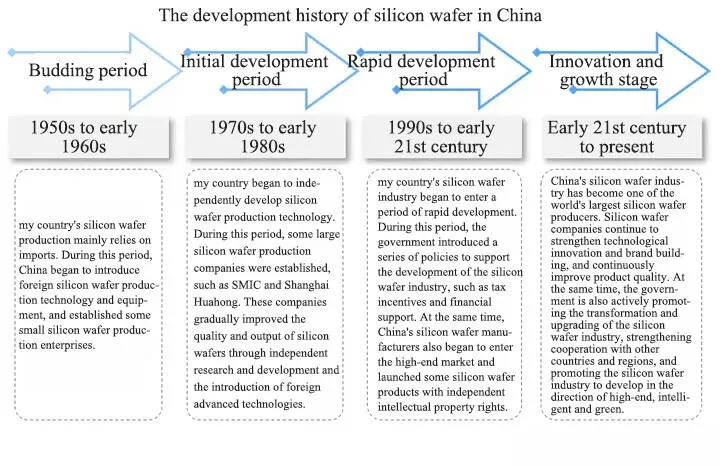

Storja ta 'żvilupp ta' l-Industrija taċ-Ċina tal-Wejfer tas-Silikon
Issaħħaħ ir-riċerka u l-iżvilupp indipendenti, innovattiva t-tkabbir lokali tal-wejfer tas-silikon
L-iżvilupp tal-wejfers tas-silikon Ċiniżi inizjalment kien jiddependi fuq l-importazzjonijiet, u l-industrija domestika tal-wejfers tas-silikon żviluppat bil-mod. Bix-xiri ta 'tagħmir tal-produzzjoni tal-wejfer tas-silikon barrani u t-tisħiħ tar-riċerka u l-iżvilupp tal-wejfer tas-silikon, ħarġu numru ta' kumpaniji tal-produzzjoni tal-wejfer tas-silikon fiċ-Ċina, u l-veloċità tal-lokalizzazzjoni aċċellerat. Meta l-industrija tal-wejfer tas-silikon ta 'pajjiżi daħlet f'perjodu ta' żvilupp mgħaġġel, il-gvern Ċiniż introduċa politiki korrispondenti biex jappoġġja l-iżvilupp tal-industrija tal-wejfers tas-silikon. L-iżvilupp ta 'wejfers tas-silikon fotovoltajku f'pajjiżi beda fl-2012. 100-156mm kien popolari fl-industrija, u l-istandards kienu differenti; fl-2013, l-istandard tad-daqs tal-wejfer tas-silikon unifikat ta 'ħames manifatturi domestiċi kien 156.75mm; mill-2019 sal-preżent, kumpaniji ewlenin domestiċi nedew wejfers tas-silikon fotovoltajku ta 'daqsijiet differenti biex jadattaw għall-iżvilupp ta' industriji downstream. L-iżvilupp tal-wejfers tas-silikon semikondutturi taċ-Ċina jżomm il-pass mal-pass internazzjonali. L-ispeċifikazzjonijiet tal-produzzjoni ta 'wejfers tas-silikon semikondutturi ta' intrapriżi domestiċi żviluppaw minn 50mm sa 300mm, u l-kwalità u l-kompetittività tal-prodotti tal-wejfers tas-silikon ġew imtejba kontinwament.
Introduzzjoni għall-klassifikazzjoni tal-industrija tal-wejfer tas-silikon taċ-Ċina
(一) Wejfers tas-silikon semikondutturi: parametri u xenarji ta 'applikazzjoni
Wejfers tas-silikon semikondutturi jirreferu għal flieli irqaq maqtugħin minn ingotti ta 'kristall wieħed tas-silikon, li huma materjali ta' substrat użati ħafna fl-industrija tas-semikondutturi. Bħalissa, aktar minn 90% taċ-ċipep taċ-ċirkwit integrat jużaw is-silikon bħala l-materjal tas-sottostrat. Skont il-klassifikazzjoni tad-daqs tal-wejfer tas-silikon, l-ispeċifikazzjonijiet huma ġeneralment distinti b'dijametru, ġeneralment 6 pulzieri, 8 pulzieri, 12-il pulzier, eċċ Mill-ewwel produzzjoni tal-massa ta 'wejfers tas-silikon 2-pulzier fl-1965 sal-produzzjoni tal-massa ta' 12-wejfers tas-silikon tal-pulzier fl-2000, wejfers tas-silikon semikondutturi komplew jiżviluppaw fid-direzzjoni ta 'daqsijiet kbar, u wejfers tas-silikon ta' daqs kbir saru l-mainstream tal-industrija.
Skont il-klassifikazzjoni tax-xenarji ta 'applikazzjoni tal-wejfer tas-silikon, il-wejfers tas-silikon jistgħu jinqasmu prinċipalment f'wejfers pożittivi u wejfers tat-test. Wejfers pożittivi jintużaw direttament fil-manifattura tal-wejfers; wejfers tat-test huma wżati għal esperimenti u jiċċekkjaw l-istatus tat-tagħmir tal-manifattura fl-istadju bikri tat-tħaddim biex itejbu l-istabbiltà tiegħu.
(一) Wejfer tas-silikon semikonduttur: daqs tal-wejfer tas-silikon
Speċifikazzjonijiet u applikazzjonijiet ta 'wejfers tas-silikon
Il-wejfers tas-silikon huma wieħed mill-aktar materja prima importanti fl-industrija tal-elettronika, u jintużaw prinċipalment biex jimmanifatturaw ċirkwiti integrati, capacitors, dajowds u komponenti oħra. Ċirkwiti integrati huma ċirkwiti ċkejkna magħmulin minn numru kbir ta 'komponenti bażiċi bħal transistors, capacitors, resistors, eċċ., Li jistgħu jintużaw f'diversi apparati elettroniċi bħal kompjuters, tagħmir ta' komunikazzjoni u tagħmir tad-divertiment. Wejfers tas-silikon semikondutturi huma wieħed mill-materjali ewlenin għall-manifattura ta 'ċirkwiti integrati.
Id-daqsijiet tal-wejfer tas-silikon tas-semikondutturi huma maqsuma fi speċifikazzjonijiet ibbażati fuq id-dijametru, u huma maqsuma f'2 pulzieri (50.8mm), 4 pulzieri (100mm), 6 pulzieri (150mm), 8 pulzieri (200mm), u 12-il pulzier (300mm). Daqsijiet u proċessi differenti tal-wejfer tas-silikon jintużaw għal prodotti semikondutturi differenti.
Vantaġġi ta 'wejfers tas-silikon ta' daqs kbir
In-numru ta 'ċipep manifatturati fuq wejfer tas-silikon wieħed jiżdied:iktar ma tkun kbira l-wejfer, inqas ikun hemm skart fit-truf, li jtejjeb ir-rata ta 'utilizzazzjoni tal-wejfer tas-silikon u jnaqqas l-ispejjeż. Meta tieħu wafers tas-silikon ta '300mm bħala eżempju, l-erja disponibbli tagħha hija d-doppju ta' wejfers tas-silikon ta '200mm taħt l-istess proċess, li jista' jipprovdi vantaġġ ta 'produttività sa 2.5 darbiet in-numru ta' ċipep.
Ir-rata ta 'utilizzazzjoni ġenerali tal-wejfers tas-silikon hija mtejba:il-manifattura ta 'wejfers tas-silikon rettangolari fuq wejfers tondi tas-silikon se tagħmel xi żoni fit-tarf tal-wejfer tas-silikon ma jistgħux jintużaw, u ż-żieda fid-daqs tal-wejfer tas-silikon tnaqqas il-proporzjon tat-telf tat-truf mhux użati.
Titjib fil-kapaċità tat-tagħmir:Taħt il-kundizzjoni li l-fluss tal-proċess bażiku: depożizzjoni ta 'film irqiq → fotolitografija → inċiżjoni → tindif u kundizzjonijiet bażiċi oħra ta' żvilupp jibqgħu mhux mibdula, il-ħin medju ta 'produzzjoni ta' ċippa jitqassar, ir-rata ta 'utilizzazzjoni tat-tagħmir titjieb, u l-kapaċità tal-kumpanija hija estiża.
(I) Wejfer tas-silikon semikonduttur: wejfer tas-silikon SOI
(II) Wafer tas-silikon fotovoltajku: Struttura u parametri
(II) Wejfer tas-silikon fotovoltajku: Indikaturi u proċess ta' preparazzjoni
(II) Wejfer tas-silikon fotovoltajku: Mogħdija biex jitnaqqsu l-ispejjeż tat-teknoloġija tal-wejfer tas-silikon
Teknoloġiji ewlenin tal-industrija tal-wejfer tas-silikon taċ-Ċina
Teknoloġija ta 'tkabbir ta' kristall wieħed
Teknoloġija tat-tkabbir tas-silikon tal-kristall wieħed: hija metodu ta 'tkabbir tal-kristall użat biex jinkisbu materjali semikondutturi. Fost dawn, is-silikon tal-kristall wieħed jappartjeni għas-sistema tal-kristall kubi u l-istruttura tad-djamanti, u huwa materjal semikonduttur b'rendiment eċċellenti. It-teknoloġiji tat-tkabbir tas-silikon tal-kristall wieħed jinkludu: metodu tal-kristall wieħed Czochralski, metodu Czochralski tal-kamp manjetiku, u metodu ta 'ġbid tal-kristall kontinwu.
• Prinċipju tal-metodu Czochralski:Il-proċess huwa li tpoġġi l-polysilicon fi griġjol tal-kwarz, saħħanha u dewweb bil-mod, u kessaħha fi kristall wieħed permezz tal-assi tal-kristall taż-żerriegħa matul il-proċess tat-tisħin biex tagħmel is-silikon tal-kristall wieħed. Il-passi speċifiċi jinkludu: tagħbija, vacuuming, mili b'gass protettiv, tisħin, tidwib, żrigħ, eċċ.
•Metodu Czochralski tal-kamp manjetiku:Ibbażat fuq il-proċess ta 'tkabbir Czochralski, kamp manjetiku qawwi huwa applikat għat-tidwib fil-griġjol biex irażżan il-konvezzjoni termali tat-tidwib. Dan il-metodu jintuża biex jikber kristalli singoli tas-silikon Czochralski b'konċentrazzjoni baxxa ta 'ossiġnu.
•Metodu tal-ġbid tal-kristall kontinwu:Bl-użu ta 'forn tal-kristall wieħed vertikali speċjali, il-virga tal-kristall tinġibed mingħajr ma żżid materjali u titdewweb fl-istess ħin. Il-livell tal-likwidu tal-polysilicon fil-griġjol jibqa 'stabbli, li jista' jipprovdi ambjent ta 'kamp termali aktar stabbli. Il-materja prima tiżdied kontinwament matul il-proċess tat-tkabbir tal-kristall biex il-proċess tat-tkabbir tal-kristall isir aktar uniformi u stabbli.
Teknoloġija tal-qtugħ tal-wejfer tas-silikon
Prinċipju tal-qtugħ tal-wejfer tas-silikon:Il-wiċċ ta 'fuq tal-virga tas-silikon huwa ffissat fit-tagħmir tat-tqattigħ, u l-virga tas-silikon timxi bil-mod 'l isfel u hija mitħun bil-wajer tad-djamanti b'veloċità għolja biex jinkiseb l-effett tat-tqattigħ. Il-funzjoni tat-tqattigħ tal-wejfer tas-silikon hija li tnaqqas il-blokka tas-silikon f'wejfers tas-silikon permezz tax-xibka tat-tqattigħ tal-wajer tat-tqattigħ li tiċċaqlaq. Fil-preżent, it-teknoloġija tal-qtugħ tal-wejfer tas-silikon għandha l-vantaġġi ta 'effiċjenza għolja tat-tqattigħ, spiża baxxa u telf ta' materjal baxx. It-teknoloġija tal-qtugħ tal-wejfer tas-silikon hija ta 'sinifikat kbir f'ħafna oqsma, u t-teknoloġija tal-qtugħ ilha suġġett jaħraq fir-riċerka tal-industrija tal-wejfer tas-silikon.
Iċ-ċirku ta 'ġewwa tal-wejfer tas-silikon jirreferi għaż-żona ċirkolari fuq il-wiċċ tal-wejfer tas-silikon, li huwa t-tarf tal-wejfer tas-silikon. Il-funzjoni taċ-ċirku ta 'ġewwa tal-wejfer tas-silikon hija li tevita li t-tarf tal-wejfer jitkisser, tevita l-konċentrazzjoni ta' stress termali, u tnaqqas ix-xquq fuq it-tarf tal-wejfer tas-silikon, sabiex il-wejfer tas-silikon jew iċ-ċellula tal-batterija tinkiser taħt l-azzjoni ta 'stress estern. Iċ-ċanfrin tal-wejfer tas-silikon huwa biex itħan it-truf, il-kantunieri u x-xquq miksura fuq it-tarf tal-wejfer tas-silikon biex tinkiseb ċirkonferenza tar-raġġ bla xkiel fuq it-tarf tal-wejfer tas-silikon. Dan il-pass ġeneralment jitwettaq qabel jew wara t-tħin. Hemm tliet funzjonijiet ewlenin ta 'ċanfrin: il-prevenzjoni tal-ksur tat-tarf tal-wejfer, il-prevenzjoni tal-konċentrazzjoni tal-istress termali, u t-tnaqqis tar-riskju ta' wafer tas-silikon jew ksur taċ-ċelluli tal-batterija minħabba xquq fuq it-tarf tal-wejfer tas-silikon taħt l-azzjoni ta 'stress estern.
Proċess ta 'produzzjoni tal-industrija tal-wejfer tas-silikon taċ-Ċina
Proċess ta 'produzzjoni ta' wejfer tas-silikon
Il-proċess tal-produzzjoni tal-wejfer tas-silikon huwa kumpless u jinvolvi ħafna proċessi. Ir-rabtiet ewlenin tal-produzzjoni jinkludu tkabbir ta 'kristall wieħed, tqattigħ, illustrar, tkabbir epitassjali u proċessi oħra. It-tkabbir ta 'kristall wieħed huwa li jinkisbu materjali semikondutturi li jissodisfaw ir-rekwiżiti tal-manifattura tal-apparat, u l-materjal polikristallin purifikat għandu jitkabbar fi kristall wieħed. Illustrar huwa li jitneħħew materjali ta 'livell mikron u nano-livell fuq il-wiċċ tal-wejfer tas-silikon permezz tal-korrużjoni ta' soluzzjonijiet kimiċi fil-likwidu tal-illustrar u t-tneħħija tat-tħin mekkaniku fil-likwidu tal-illustrar. It-tkabbir epitassjali huwa li jikber saff wieħed tal-kristall bl-istess orjentazzjoni tal-kristall bħas-sottostrat fuq substrat tal-kristall wieħed, li testendi sezzjoni 'l barra mill-kristall oriġinali. Is-saff tal-kristall wieħed il-ġdid imkabbar epitassjalment jista 'jkun differenti mis-sottostrat f'termini ta' tip ta 'konduttività, resistività, eċċ., U kristalli singoli b'ħafna saffi ta' ħxuna u rekwiżiti differenti jistgħu jitkabbru wkoll biex itejbu l-flessibilità tad-disinn tal-apparat u l-prestazzjoni ta ' l-apparat.
Tagħmir ta 'proċess ta' appoġġ għall-manifattura tal-wejfer tas-silikon
Il-proċess tal-manifattura tal-wejfer tas-silikon jinkludi tkabbir tal-kristall wieħed, arrotondament u qtugħ, tqattigħ, ċanfrin u tħin, illustrar, tindif u ttestjar, li jikkorrispondu mal-forn tat-tkabbir tas-silikon tal-kristall wieħed, magna tal-irrumblar u qtugħ, slicer, magna taċ-ċanfrin, polisher CMP, tindif u tagħmir għall-ittestjar. L-aktar importanti minn dawn huma l-qtugħ u l-illustrar. Qtugħ huwa li tnaqqas il-wejfer tas-silikon mill-ingott tas-silikon, filwaqt li l-illustrar huwa li jipproċessa l-wiċċ tal-wejfer tas-silikon għall-proċess ta 'manifattura sussegwenti.
Tkabbir ta 'kristall wieħed wejfer tas-silikon: metodu Czochralski u metodu ta' tidwib taż-żona
Il-proċessi ewlenin għat-tkabbir tal-kristall wieħed tal-wejfer tas-silikon huma l-metodu Czochralski u l-metodu tat-tidwib taż-żona. Metodu Czochralski Poġġi l-materja prima purifikata fi griġjol, u l-griġjol jitqiegħed f'qasam tas-sħana xieraq. Matul il-proċess tat-tisħin, il-materja prima idub gradwalment fil-griġjol. Minn hemm 'il quddiem, il-kristall taż-żerriegħa mqiegħed minn qabel jinġibed u mdawwar b'ċerta veloċità biex jikber kristall wieħed li jissodisfa l-kundizzjonijiet. Metodu ta 'tidwib taż-żona jirreferi għal metodu li juża l-proċess ta' tidwib-solidifikazzjoni biex jitneħħew l-impuritajiet ibbażati fuq il-prinċipju ta 'ekwilibriju likwidu-solidu. It-tidwib taż-żona jista 'jneħħi l-impuritajiet minn element jew kompost biex jinkiseb l-iskop tal-purifikazzjoni. Is-silikon tal-kristall wieħed prodott bil-metodu Czochralski għandu kontenut għoli ta 'ossiġnu, saħħa mekkanika għolja, u daqs kbir, u huwa l-aktar użat biex jipproduċi ċirkwiti integrati ta' enerġija baxxa, filwaqt li s-silikon tal-kristall wieħed prodott mill-metodu tat-tidwib taż-żona għandu purità għolja u proprjetajiet elettriċi uniformi, u huwa prinċipalment użat biex jipproduċi apparati ta 'qawwa għolja.
Katina tal-industrija tal-wejfer tas-silikon taċ-Ċina
Upstream u downstream jiżviluppaw f'koordinazzjoni, u d-domanda tas-suq tkompli tikber
L-apparati semikondutturi huma wieħed mill-oqsma ta 'applikazzjoni ewlenin ta' wejfers tas-silikon, inklużi ċirkwiti integrati, apparati optoelettroniċi, sensuri u oqsma oħra. Ir-rwol importanti tal-wejfers tas-silikon f'apparati semikondutturi huwa partikolarment importanti, għalhekk ir-rekwiżiti tal-kwalità u l-prestazzjoni tal-wejfers tas-silikon huma għoljin ħafna. Il-upstream tal-katina tal-industrija tal-wejfer tas-silikon prinċipalment jinkludi materja prima tal-wejfer tas-silikon u tagħmir tal-wejfer tas-silikon. Il-midstream tal-wejfers tas-silikon prinċipalment jinkludi l-fluss tal-proċess tal-wejfers tas-silikon u l-klassifikazzjoni tal-wejfers tas-silikon. Il-manifattura tal-wejfers tas-silikon teħtieġ l-użu ta 'tagħmir u teknoloġija ta' preċiżjoni għolja, inkluż tkabbir ta 'kristall wieħed, arrotondament u truncation, tqattigħ, illustrar u rabtiet oħra. Il-downstream tal-wejfers tas-silikon prinċipalment jinkludi industriji tal-applikazzjoni, inkluża t-teknoloġija tal-komunikazzjoni, karozzi tal-elettronika tal-konsumatur, cloud computing, eċċ. Il-upstream u downstream tal-wejfers tas-silikon jiżviluppaw f'koordinazzjoni biex jissodisfaw b'mod konġunt il-ħtiġijiet tal-klijenti downstream. Barra minn hekk, wejfers tas-silikon jintużaw ħafna wkoll f'pannelli solari, dawl LED u oqsma oħra, u d-domanda tas-suq f'dawn l-oqsma qed tikber ukoll. Sabiex tissodisfa d-domanda tas-suq, il-kumpaniji tal-wejfers tas-silikon jeħtieġ li jtejbu kontinwament il-kwalità u l-prestazzjoni tal-wejfers tas-silikon, filwaqt li jsaħħu r-riċerka u l-iżvilupp u l-innovazzjoni tat-teknoloġija biex jippromwovu l-iżvilupp tal-industrija tal-wejfers tas-silikon.
Mudell tan-negozju tal-industrija tal-wejfer tas-silikon taċ-Ċina
Mudell tar-riċiklaġġ tal-fluwidu tat-tindif u l-qtugħ tal-materjal tas-silikon
Il-fluwidu tat-tindif tal-materjal tas-silikon huwa likwidu użat biex jitnaddaf il-wiċċ tal-wejfers tas-silikon, li jista 'jneħħi impuritajiet u ossidi fuq il-wiċċ għall-ipproċessar sussegwenti. Il-fluwidu tat-tqattigħ tal-materjal tas-silikon huwa likwidu użat biex jinqata 'wejfers tas-silikon, li jista' jagħmel il-wejfers tas-silikon aktar faċli biex jinqatgħu. Is-servizzi tat-tindif tal-materjal tas-silikon jinkludu modalità ta 'tindif waħdu, modalità ta' tindif ta 'parti terza (tindif barra l-fabbrika), u modalità ta' tindif ta 'parti terza (tindif fil-fabbrika). Hekk kif l-iskala tal-katina tal-industrija tal-materjal tas-silikon tkompli tespandi, il-modalità tat-tindif eżistenti ma tistax tissodisfa aktar ir-rekwiżiti tal-indafa tal-klijent. Għalhekk, il-fabbrika tipprovdi servizzi korrispondenti biex tiżgura l-kwalità tas-servizz u tapprofondixxi d-diviżjoni professjonali tax-xogħol. Il-modi tat-trattament tal-fluwidu tat-tqattigħ jinkludu skariku dirett, awto-trattament, u provvista ta 'servizz fi ħdan il-fabbrika. Il-mod tat-trattament tal-fluwidu tat-tqattigħ iwassal għat-tnaqqis tal-ħruġ tal-likwidu tal-iskart u l-użu ta 'kimiċi, jiffrankaw l-ispiża tax-xiri tal-fluwidu tat-tqattigħ u l-aġent tat-tindif, u l-ispejjeż tar-rimi tad-drenaġġ, inaqqas l-ispejjeż tal-produzzjoni tal-klijenti, u jtejjeb il-kompetittività tas-suq.
Tqabbil ta 'Mudelli ta' Operazzjoni tas-Servizz tat-Tindif tal-Materjal tas-Silikon
| Mod tat-tindif tal-materjal tas-silikon | Mudell Introduzzjoni | Klijenti | Vantaġġi | Żvantaġġi |
| Modalità awto-tindif | Id-dipartiment tal-produzzjoni tal-intrapriża tal-materjal tas-silikon huwa responsabbli għas-servizz tat-tindif tal-materjal tas-silikon waħdu, u jlesti l-operazzjoni tat-tindif tal-materjal tas-silikon billi jibni l-workshop tat-tindif tal-materjal tas-silikon tiegħu stess. | Adattat għal intrapriżi downstream bi strateġiji ta 'żvilupp integrati | Il-proċess tal-produzzjoni u l-proċess tat-tindif tal-materjal tas-silikon huma kollha taħt il-ġestjoni tal-istess kumpanija, li tiffaċilita l-koordinazzjoni u l-iskedar unifikati tal-produzzjoni u t-tindif tal-materjal tas-silikon | Il-medda ta 'ġestjoni żdiedet, u n-nuqqas ta' esperjenza fil-qasam tat-tindif tal-materjal tas-silikon wassal għal tnaqqis fl-effiċjenza tal-ġestjoni |
| Tindif minn terza persuna (tindif barra l-fabbrika) |
Tadotta l-esternalizzazzjoni tas-servizz biex tikkoopera ma 'kumpaniji esterni tas-servizz tat-tindif tal-materjal tas-silikon, u l-kumpanija tal-esternalizzazzjoni tat-tindif regolarment tittrasporta materjali tas-silikon lejn il-workshop tagħha barra l-fabbrika għat-tindif | Adattat għal intrapriżi downstream ta 'daqs medju | Ħafna mill-kumpaniji involuti f'dan it-tip ta 'negozju huma intrapriżi żgħar u ta' daqs medju, u l-kumpaniji downstream għandhom aktar jgħidu | It-tagħmir tat-tindif u l-indafa tal-ħanut tax-xogħol ma jistgħux jissodisfaw ir-rekwiżiti, u l-kwalità tat-tindif tal-materjali tas-silikon ma tistax tiġi garantita; il-fatturat ta 'kuljum u l-ispiża tat-trasport tal-materjali tas-silikon huwa għoli |
| Tindif minn terza persuna (tindif ġewwa l-fabbrika) |
Id-differenza hija li l-industrija tal-materjal tas-silikon monokristallin se tagħżel li tikkoopera ma 'kumpaniji tat-tindif tal-materjal tas-silikon li għandhom kooperazzjoni fin-negozju u esperjenza fl-industrija, u tippermettilhom jibnu workshops fil-qrib fiż-żona tal-fabbrika biex inaddfu materjali tas-silikon | Adattat għal intrapriżi fuq skala kbira bi strateġiji ta 'żvilupp speċjalizzat | Mhux biss issolvi l-problema ta 'effiċjenza mnaqqsa tal-ġestjoni kkawżata minn negozju transkonfinali ta' intrapriżi li jaħdmu għal rashom, iżda wkoll issolvi l-problema li l-kwalità tat-tindif u s-sikurezza tat-tieni mudell ma jistgħux jiġu ggarantiti | Huwa meħtieġ li tiġi stabbilita relazzjoni ta' kooperazzjoni profonda mal-fornituri tas-servizz |
Mod ta 'trattament tal-fluwidu tal-qtugħ
| Mod ta 'trattament tal-fluwidu tal-qtugħ | Introduzzjoni tal-mudell | Klijenti | Vantaġġi | Żvantaġġi |
| Skariku dirett | Id-dipartiment tal-produzzjoni tal-intrapriżi tal-materjal tas-silikon jiġbor fluwidi tal-qtugħ tal-iskart u jarmihom wara trattament ċentralizzat | Adattat għal intrapriżi fuq skala żgħira jew intrapriżi fuq skala kbira b'investimenti kbar f'tagħmir għall-protezzjoni ambjentali | Li tħalli barra rabta fil-produzzjoni ta 'wejfers tas-silikon monokristallin, ittejjeb l-effiċjenza tal-ġestjoni | Jeħtieġ investiment kbir f'tagħmir għall-protezzjoni ambjentali; għandu ċertu impatt fuq l-ispiża unitarja tal-wejfers tas-silikon monokristallin |
| Awto-trattament | Imla r-riċiklaġġ u t-trattament tal-fluwidi tat-tqattigħ billi tibni workshop tar-riċiklaġġ u t-trattament | Adattat għal intrapriżi downstream bi strateġiji ta 'żvilupp integrati | Ir-rabta tal-produzzjoni u r-rabta tat-trattament tal-fluwidu tat-tqattigħ huma kollha taħt il-ġestjoni tal-istess kumpanija, li hija konvenjenti għall-ippjanar u l-iskedar unifikati | Iżżid il-medda ta 'ġestjoni, flimkien man-nuqqas ta' esperjenza fil-qasam tat-trattament tal-fluwidu tat-tqattigħ, li jwassal għal tnaqqis fl-effiċjenza tal-ġestjoni |
| Servizz fil-fabbrika | Ikkoopera ma 'intrapriżi b'esperjenza rikka fl-industrija, ħallihom jibnu workshops fiż-żona tal-fabbrika u qabbadhom mal-linja tal-produzzjoni biex iwettqu riċiklaġġ u trattament f'ħin reali ta' fluwidi tal-qtugħ tal-wejfer tas-silikon | Adattat għal intrapriżi fuq skala kbira bi strateġiji ta 'żvilupp speċjalizzat | Issolvi l-problema ta 'effiċjenza mnaqqsa ta' ġestjoni kkawżata min-negozju transkonfinali tal-kumpanija li taħdem għal rasha, billi tiffranka l-ispejjeż għall-klijenti downstream | Jeħtieġ li tiġi stabbilita relazzjoni ta' kooperazzjoni profonda mal-fornituri tas-servizz |
Bidliet fil-prezzijiet tal-wejfer tas-silikon jaffettwaw l-ispejjeż tal-produzzjoni
Peress li l-wejfers tas-silikon jintużaw ħafna f'oqsma bħall-manifattura ta 'tagħmir elettroniku u l-industrija solari, it-tlugħ u l-inżul taċ-ċiklu ekonomiku se jkollhom impatt fuq il-prezzijiet, u l-varjazzjonijiet fil-prezzijiet tal-materjal tas-silikon jaffettwaw direttament l-ispejjeż tal-produzzjoni tal-wejfers tas-silikon. Skont id-dejta tal-PVInfoLink, fix-xejra globali tal-prezz tal-wejfer tas-silikon, il-prezz tal-wejfers tas-silikon monokristallin 210mm, wejfers tas-silikon monokristallin 182mm, u wejfers tas-silikon monokristallin 166mm huma affettwati mid-domanda tas-suq u jvarjaw f'ċerta firxa. Minn Ġunju 2021, il-prezzijiet tal-wejfers tas-silikon daħlu f'kanal 'l fuq u laħqu punt għoli f'Awwissu 2022, b'rata ta' tkabbir qawwija. Bl-avvanz kontinwu tat-teknoloġija, il-proċess tal-produzzjoni tal-wejfers tas-silikon sar aktar effiċjenti u l-ispejjeż komplew jonqsu. Barra minn hekk, mit-tieni nofs tal-2022, l-impatt ċikliku ikkawżat mid-diskrepanza bejn il-provvista u d-domanda fl-industrija globali tas-semikondutturi wassal biex il-prezzijiet globali tal-wejfers tas-silikon ivarjaw u jonqsu fl-aħħar sena.
Daqs tas-suq globali tal-wejfer tas-silikon
Il-kunsinni tal-wejfers tas-silikon jibqgħu stabbli, id-daqs tas-suq jikber malajr
Materjali semikondutturi bbażati fuq is-silikon bħalissa huma l-materjali semikondutturi bl-akbar produzzjoni u l-aktar applikazzjoni wiesgħa. Il-qasam tal-applikazzjoni tas-semikondutturi jkompli jespandi bl-avvanz tax-xjenza u t-teknoloġija. Oqsma emerġenti bħall-Internet tal-Oġġetti, l-intelliġenza artifiċjali u l-cloud computing qed jisplodu, u jġibu opportunitajiet ġodda ta 'tkabbir għall-industrija tal-wejfer tas-silikon tas-semikondutturi. Mill-2018, il-konsenji globali tal-wejfer tas-silikon tas-semikondutturi wrew xejra 'l fuq fost varjazzjonijiet. Skont id-dejta tas-SEMI, il-kunsinni tas-semikondutturi se jidħlu f'ċiklu ta' tkabbir ġdid li jibda fl-2021. Jibbenefikaw minn oqsma ta 'applikazzjoni emerġenti u l-popolarità ta' wejfers tas-silikon ta' 12-pulzier, il-vjeġġi globali tal-wejfers tas-silikon huma mistennija li jaqbżu l-15-il biljun pulzier kwadru fil-futur . Skont id-dejta SEMI, id-daqs globali tas-suq tal-wejfer tas-silikon tas-semikondutturi bażikament baqa 'fuq 11-il biljun dollaru Amerikan mill-2018 sal-2020. Mill-2021, bl-iżvilupp diversifikat ta' tagħmir terminali, l-industrija daħlet ukoll f'perjodu ta 'tkabbir mgħaġġel. Huwa mistenni li sal-aħħar tal-2023, id-daqs globali tas-suq tal-wejfer tas-silikon tas-semikondutturi huwa mistenni li jaqbeż l-14-il biljun USD.
Id-daqs tas-suq tal-industrija tal-wejfer tas-silikon taċ-Ċina
Il-produzzjoni tal-wejfer tas-silikon qed tkompli tikber, u s-suq downstream huwa vast
Mill-2018, il-produzzjoni tal-wejfer tas-silikon ta 'pajjiżi ġeneralment uriet xejra ta' tkabbir annwali. Skont id-dejta tas-CPIA, il-produzzjoni tal-wejfer tas-silikon ta 'pajjiżi daħlet fil-perjodu massimu tagħha mill-2021, b'rata ta' tkabbir aċċellerata. Bl-espansjoni ta 'kumpaniji ewlenin, skoperti teknoloġiċi kontinwi u t-tkabbir tad-domanda downstream, il-produzzjoni tal-wejfer tas-silikon hija mistennija li taqbeż l-400GW fil-futur. F'dawn l-aħħar snin, l-industrija tal-wejfer tas-silikon ta 'pajjiżi żviluppat malajr, u r-rata ta' tkabbir tad-daqs tas-suq domestiku qabżet ir-rata ta 'tkabbir medja globali. Skont id-dejta SEMI, id-daqs tas-suq tal-wejfer tas-silikon tas-semikondutturi ta 'pajjiżi qabeż l-10 biljun wan fid-daqs tas-suq mill-2021 sal-2022, u r-rata tat-tkabbir kompliet taċċellera. Huwa mistenni li jaqbeż il-15-il biljun wan fid-daqs tas-suq fil-futur, u hemm spazju wiesa 'għal tkabbir tas-suq.
